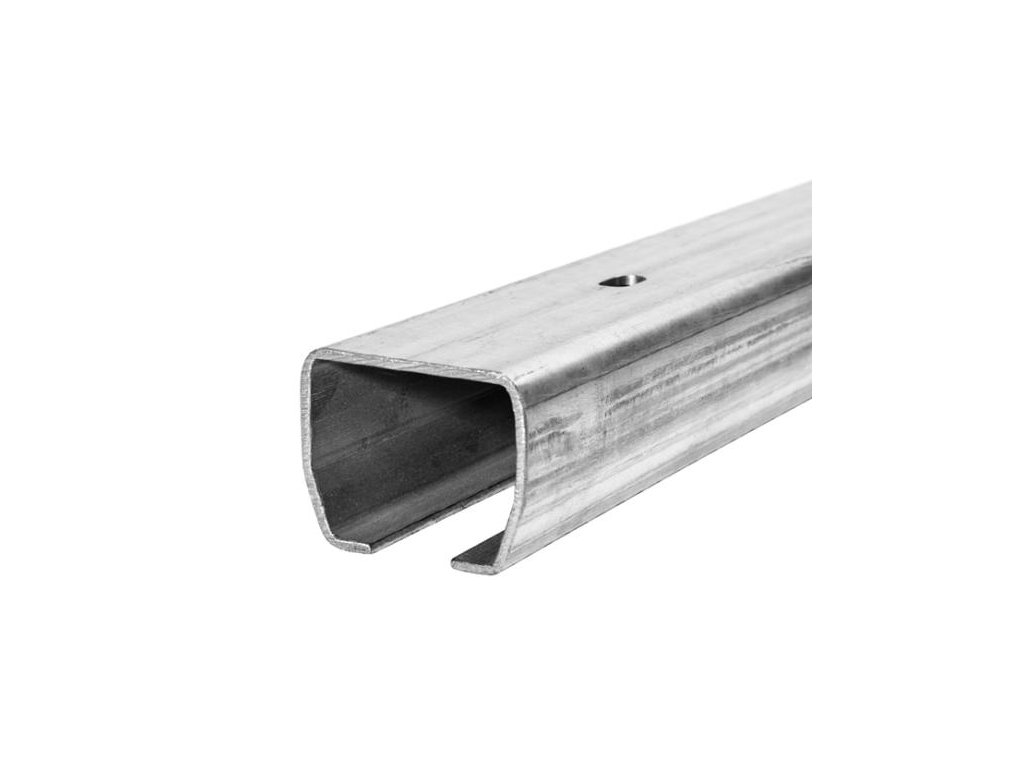

C profil 2130M-3m - speciální profil černý a pozinkovaný pro samonosné posuvné brány do 7m průjezdové šíře a hmotnosti brány do 600kg

Detailní popis produktu

3m dlouhý C profil pro výrobu posuvné nesené brány. Profil se používá pro brány do 7m průjezdové šířky a do hmotnosti 600kg. Pro tento profil se používají vozíky 2100ME, koncovka 2110M, kapsa 2120M a horní vedení bran nebo olivy dle typu a velikosti brány. Profil je vyroben z masivního materiálu 4mm s povrchovou úpravou - pozinkovaný nebo bez.

• C profil 2130MC-3m - černý profil bez povrchové úpravy
• C profil 2130MZ-3m - pozinkovaný profil

Zjednodušený výpočet celkové délky brány a rozložení nosných vozíků: Průjezdná šíře brány A ( tzn. rozměr mezi sloupky) se vynásobí koeficientem 1,35 a přičteme 0,2m pro nutný přesah profilu ( ochrana proti rozevření C profilu na koncích. VZOR : průjezdná šíře je 4m - výpočet : 4m x 1,35 + 0,2m = 5,6m ( celková délka brány je 5,6m). Tento výpočet platí pro brány do 600kg. V případě těžší brány zvyšte koeficient dle hmotnosti až na 1,8. Rozložení vozíků je maximální dle vypočítaného přesahu samonosné brány s ohledem na nutný přesah. samonosné brány s ohledem na nutný přesah.

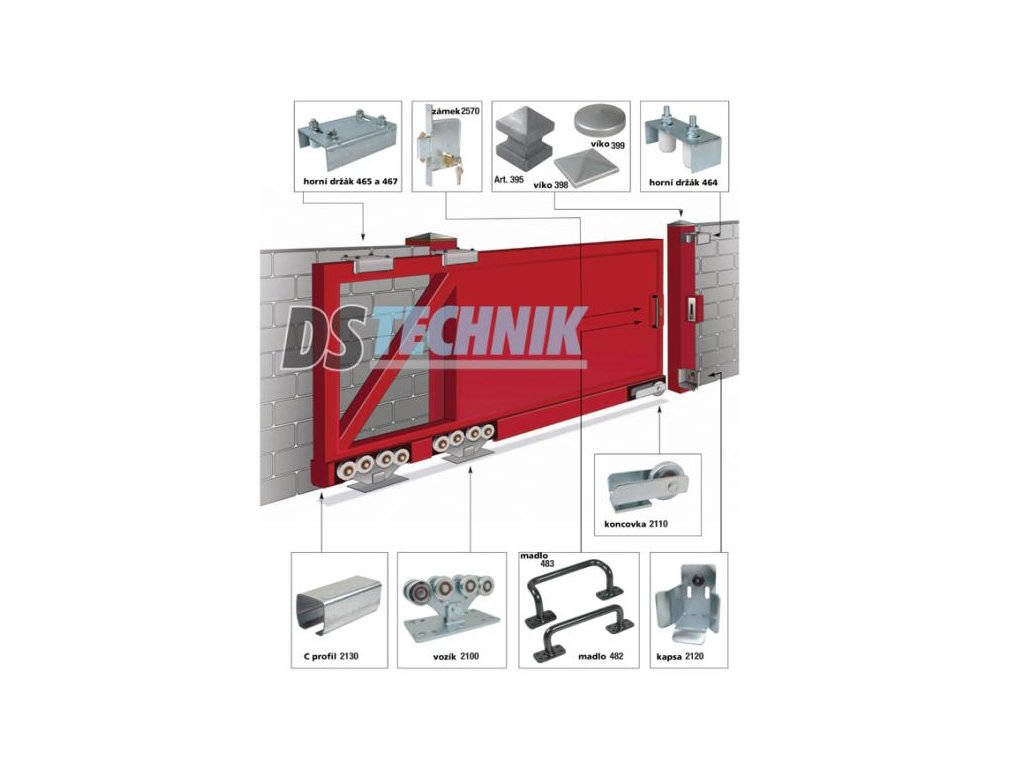

Díly pro rozšíření:

• Vozík 2100ME
• Kapsa 2120M
• Koncovka 2110M
• Ucpávka M
• Horní držák nebo oliva - dle technického řešení posuvné brány
• Zámek 447, Madlo, Klika
• Pohon - KIT Master 600, 800, KIT MySTRIKE 5 a 8, KIT MOVER MAG 5 nebo 8 apod. a to dle celkové hmotnosti brány.

NEPŘEHLÉDNĚTE !   Tento profil, díky 3m délce profilu, zasíláme jako nadrozměr, dopravní službou TOPTRANS po zaplacení celé částky. V případě potřeby vytvoření Zálohové (proforma) faktury nebo upřesnění dodávky napište nám do poznámky objednávky nebo nám napište na náš email - info@hitobchod.cz.

Na dobírku toto zboží nezasíláme !

Technická data:

• Délka šíny 3m, šířka 94mm, výška 85mm, šířka spodního lemu 33mm, vyrobeno z 6mm oceli, hmotnost 25kg.
