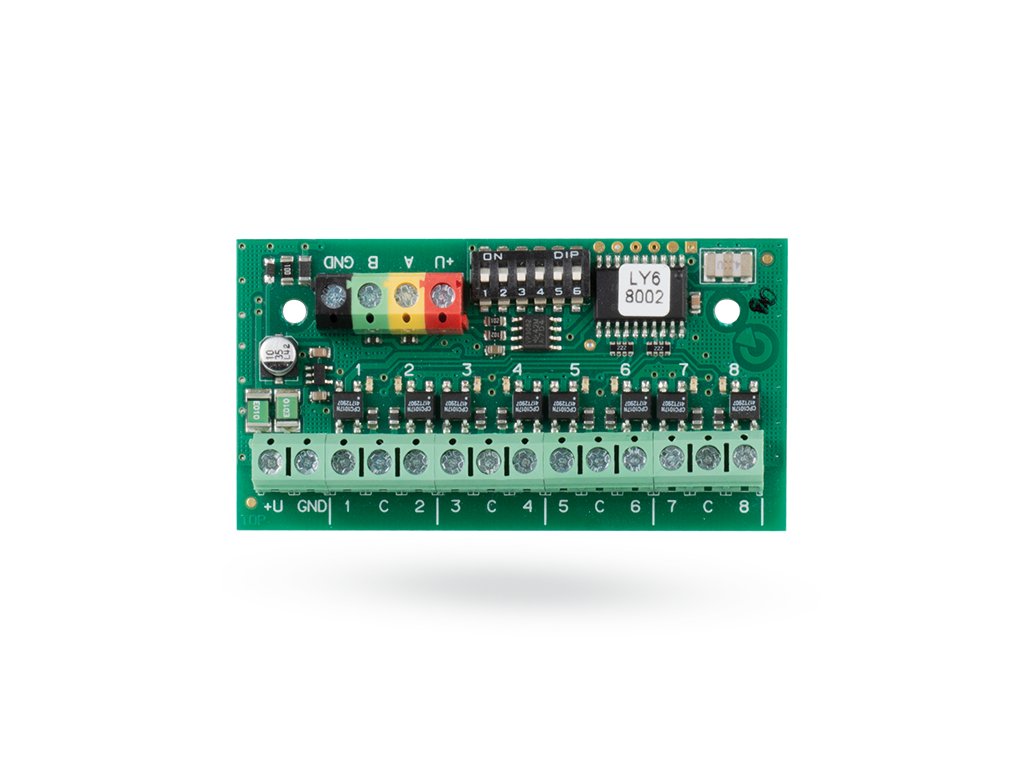

JB 118N - sběrnicový signální modul výstupů PG, 8 výstupů

Detailní popis produktu

Je konstruován pro montáž do víceúčelových krabic JA-19xPL nebo na DIN lištu. Výstupy jsou izolovány od sběrnice. Nastavování se provádí pomocí DIP switche.

Není adresovatelný (neobsahuje v zabezpečovacím systému žádnou pozici).

Technická data:

• Napájení ze sběrnice ústředny 12 V DC (9 … 15 V)
• Proudová spotřeba - výstupy rozepnuty/sepnuty 5 mA/10 mA
• Proudová spotřeba pro volbu kabelu 10 mA
• Maximální proud z výstupu +U (elektronická pojistka) <100 mA
• (pro výpočty proudu nutno připočíst všechna připojená zařízení)
• Maximální proud / napětí spínané každým výstupem 100 mA/38 V
• Rozměry 77 x 40 x 15 mm
• Hmotnost 26 g
• Klasifikace stupeň zabezpečení 2/třída prostředí II (dle ČSN EN 50131-1)
• Pouze při umístění modulu do krabice JA-194PL
• či JA-195PL s použitím modulu JA-111H TRB!
• Prostředí vnitřní všeobecné
• Rozsah pracovních teplot -10 °C až +40 °C
• Průměrná provozní vlhkost 75 % RH, bez kondenzace
• Certifikační orgán Trezor Test s.r.o. (č. 3025)
• Splňuje ČSN EN 50131-1 ed. 2+A1+A2, ČSN EN 50131-3, ČSN EN 50130-4 ed. 2+A1, ČSN EN 55032, ČSN EN 50581
