PANT CB - masivní pant boční pro skládací dveře a vrata pro navaření na jekl 30x30mm nebo 40x30mm

Detailní popis produktu

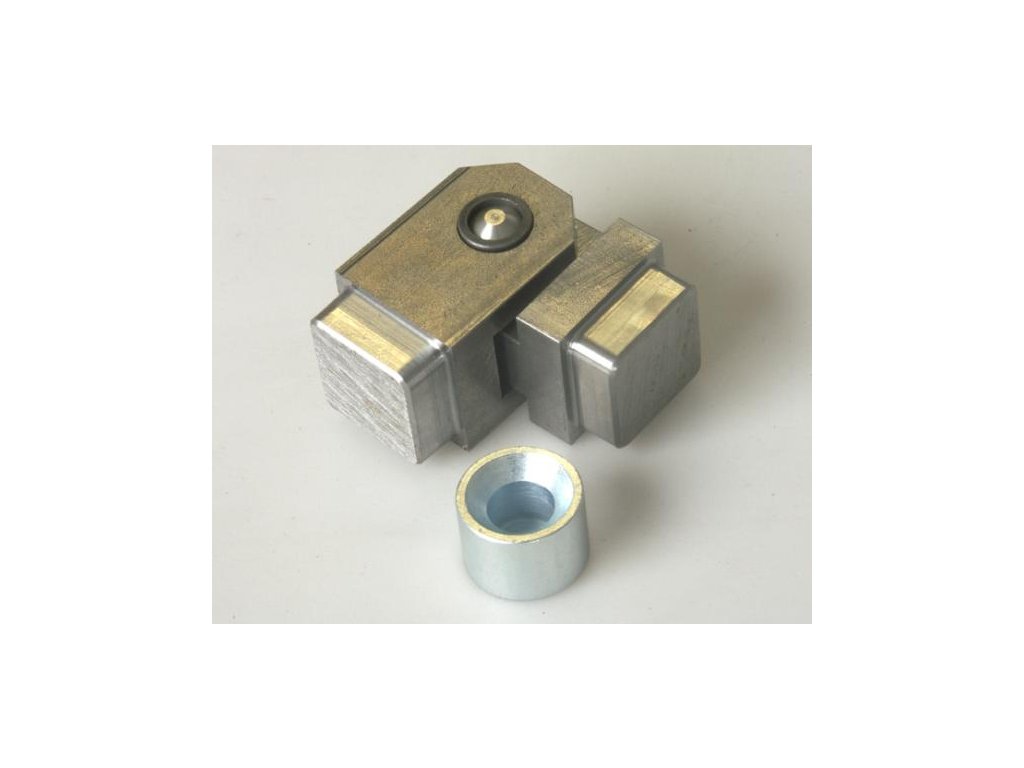

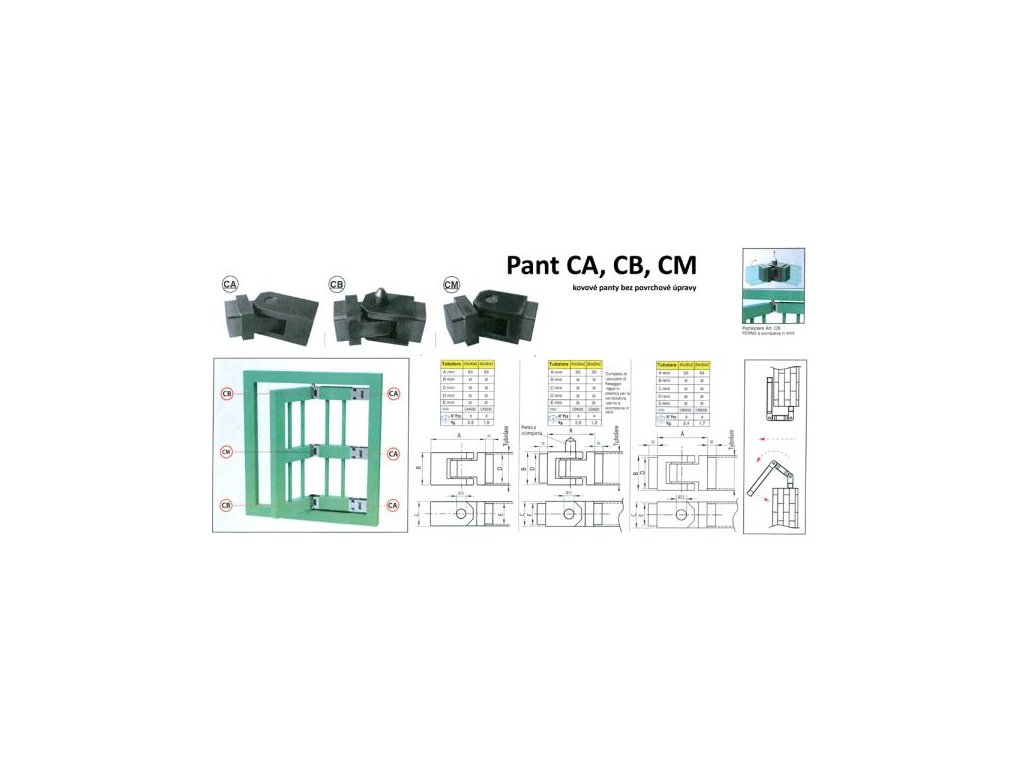

Pant CB je vyroben z oceli a je bez povrchové úpravy. Obě strany pantu jsou určeny pro navaření na jekl 30x30mm nebo 40x30mm. Pant je vybaven středovým vyjížděcím nerezovým čepem s imbusovým šroubem pro zajištění (vysunutí čepu) a nebo odjištění (zasunutí čepu) a možnosti skládání brány (vrat). Pro přesnější a lehčí chod je pant vybaven středovým lůžkem čepu. Díky prodloužené ose pantu a zajíždění při otevírání se pant instaluje na horní a dolní profil obložení brány tak, aby čep pantu zapadl do lůžka (součástí pantu) umístěném na pevném spodním nebo i horním profilu (futra) vrat (brány). Při skládání brány a zajetí osy pantu se brána složí (sklopí) a tím se zasune čep do pantu a uvolní druhou část brány k otevření. Tím je možné použít tuto skládací bránu i do míst, kde by se klasická křídlová brána nevešla (viz obrázek).

Technická data:

• 3030 - rozměr A - 55mm, rozměr B - 30mm, rozměr C - 30mm, rozměr D - 25mm, rozměr E - 25mm, průměr osy - 12mm, max. vyjetí osy 11,5mm, hloubka zapuštění do profilu (jeklu) 10mm, materiál čepu - Inox, hmotnost pantu 0,55kg, pozinkované lůžko pro osu (čep) - průměr 23mm, vnitřní otvor 12mm, hloubka lůžka 16mm
• 4030 - rozměr A - 55mm, rozměr B - 40mm, rozměr C - 30mm, rozměr D - 35mm, rozměr E - 25mm, průměr osy - 12mm, max. vyjetí osy 11,5mm, hloubka zapuštění do profilu (jeklu) 10mm, materiál čepu - Inox, hmotnost pantu 0,55kg, pozinkované lůžko pro osu (čep) - průměr 23mm, vnitřní otvor 12mm, hloubka lůžka 16mm
