PRE 454 DIN - programovatelné časové relé na DIN lištu, 10 funkcí, 230VAC

Detailní popis produktu

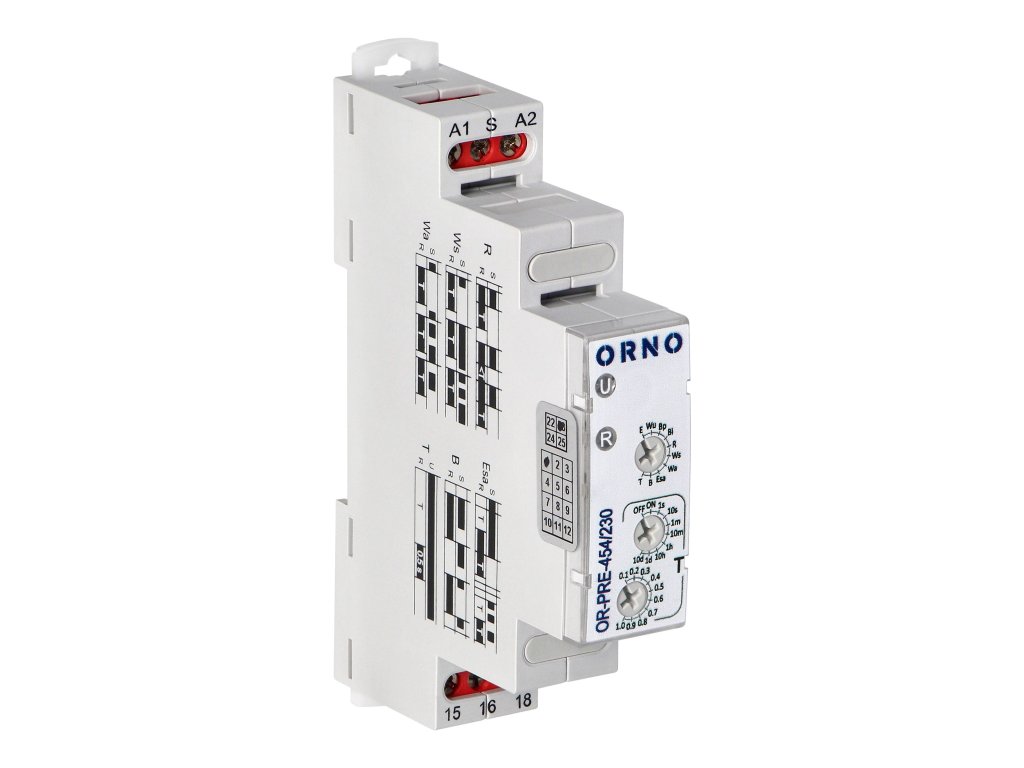

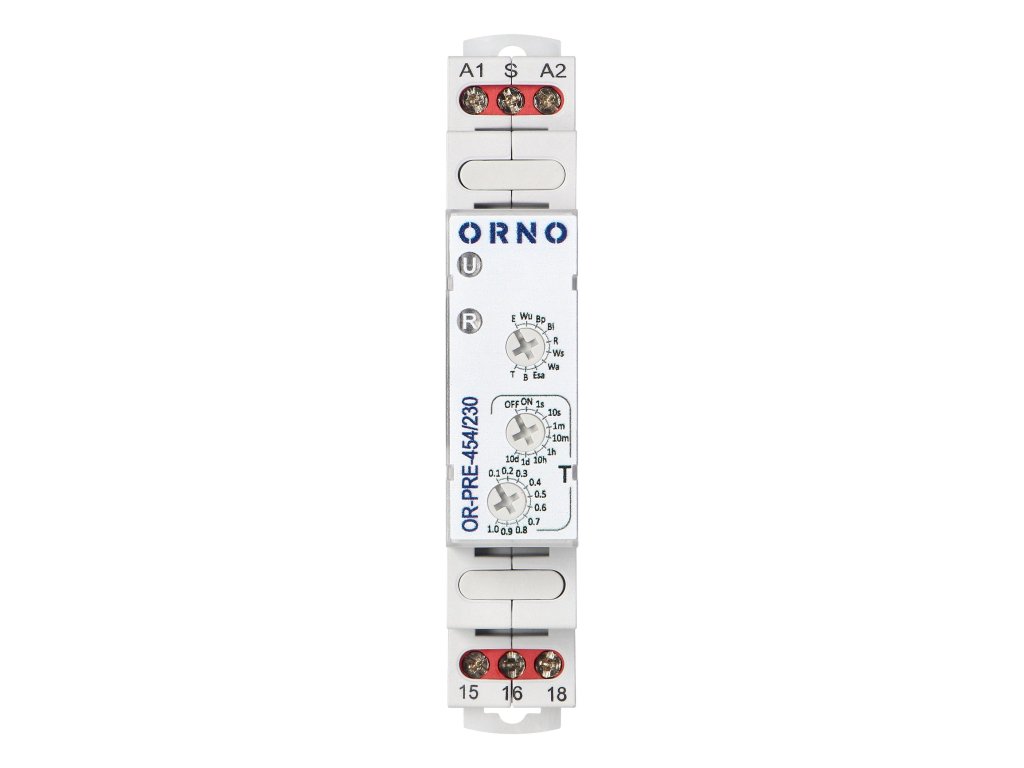

Multifunkční relé je modulární zařízení, které umožňuje řízení provozu jiného zařízení nebo obvodu v určité časové funkci. Produkt je užitečný jak v průmyslových, tak v domácích systémech. Jsou součástí napájecího systému např. větrání, topení, signalizace nebo osvětlení. Jak již název napovídá, hlavním proměnným parametrem zařízení je právě čas. Relé má na přední straně tři knoflíky – první slouží k volbě provozního režimu, druhá určuje časový rozsah (8 volitelných rozsahů) a třetí časové nastavení, které je realizováno plynule. Tento model plní až 10 funkcí - zpožděné zapnutí (E), zapnutí po nastavenou dobu (Wu), symetrický cyklický provoz od přerušení (Bp), symetrický cyklický provoz od sepnutí (Bi), zpožděné vypnutí řízené kontakt S (R ), jediný ON po nastavenou dobu, spouštěný sepnutím ovládacího kontaktu S (Ws), zapnutý po nastavenou dobu, spouštěný rozepnutím ovládacího kontaktu S (Wa), zpožděné zapnutí a vypnutí ovládané kontaktem S (Esa), cyklický provoz řízený sepnutím ovládacího kontaktu S ( B), generování impulsu 0,5 s po čase T (T). Relé také plní základní funkci ON/OFF – lze jej trvale zapnout nebo vypnout. Výrobek je určen pro montáž na 35mm DIN lištu v libovolné poloze a pevné uchycení zaručují dva háčky - horní a spodní. Montáž vodičů do svorek provádí pomocí univerzálního šroubu.

Technické údaje:

• Počet a typ kontaktů: 1P
• Materiál kontaktů: AgSnO2
• Jmenovité zatížení AC1: 16 A / 250 V AC
• Stupeň krytí (IP): 20
• Jmenovité zatížení DC1: 16 A / 24 V DC
• Maximální připojovací výkon v kategorii AC1: 4000 VA
• Odpor kontaktů: ≤ 100 mΩ
• Maximální frekvence připojení: 600 cyklů/h
• Jmenovité napětí: 230 V AC
• Pracovní rozsah napájecího napětí: 0,9 - 1,1 Un
• Rozměry - hloubka: 90 mm
• Kategorie přepětí: III
• Rozměry - šířka: 17,5 mm
• Třída hořlavosti skříně UL94: V0
• Rozměry - výška: 64.5 mm
• Propojovací životnost AC1: > 0,5 x 10^5
• Pracovní teplota: -20℃~+50℃
• Relativní vlhkost: až 85%
• Odolnost proti nárazům: 15 g
• Odolnost proti vibracím: 0,35 mm DA
• Hmotnost: 66 g
