SADA IBFM 65Z - díly pro výrobu samonosné posuvné brány do 7m průjezdové šíře a do 650kg, pozinkovaný C profil 9m, 2x vozík, kapsa a koncovka

Detailní popis produktu

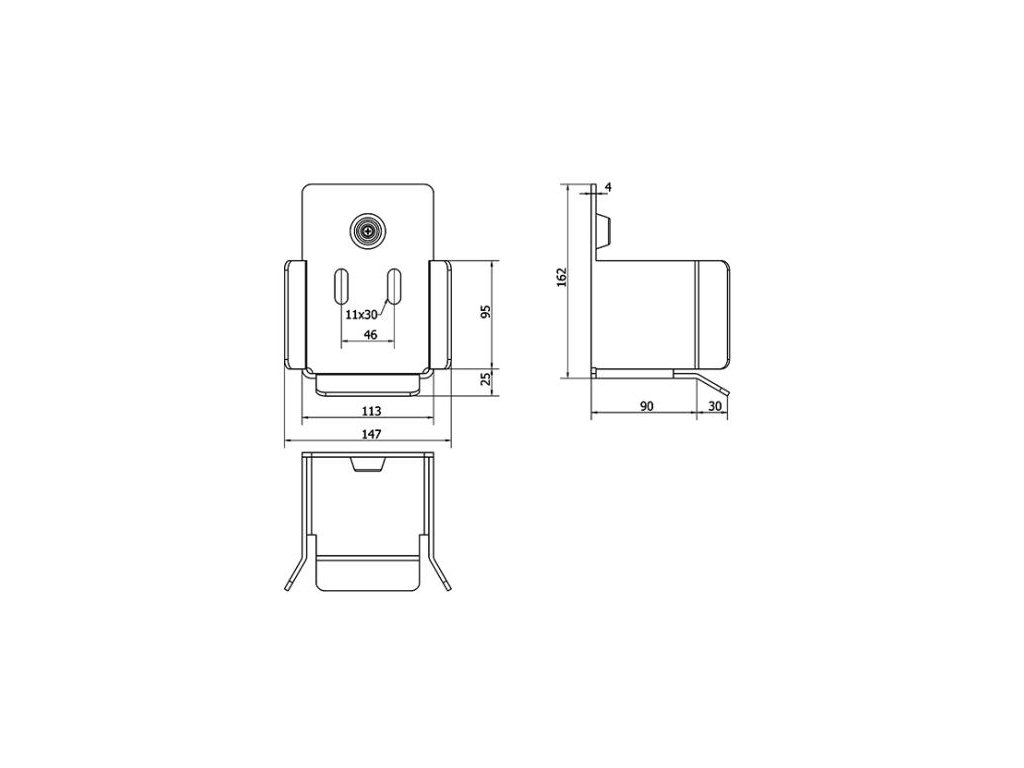

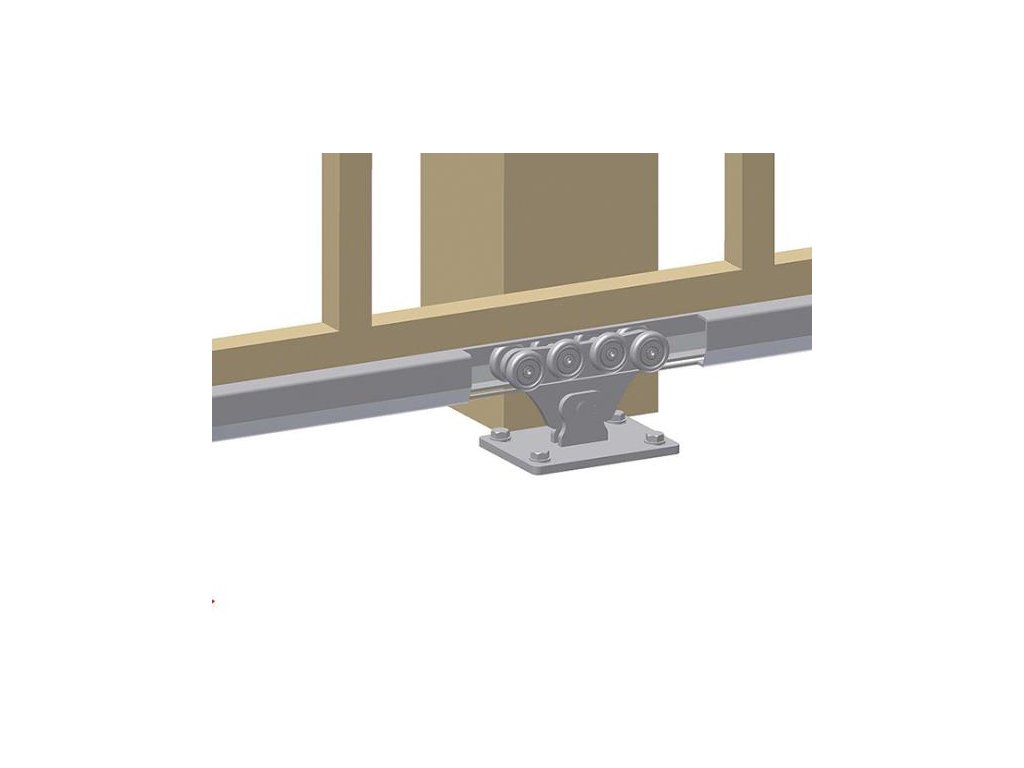

Sada je určena pro samonosnou bránu do 7m průjezdové šíře a je složena z velmi kvalitních masivních profesionálních dílů výrobce IBFM se stálým tvarem materiálu a povrchovou úpravou včetně C profilu. Všechny díly této sady jsou sestaveny tak, aby nebylo nutné dokupovat další díly pro vyrobení mechanické (ručně ovládané) posuvné samonosné brány. Profil v celkové délce 9m se navaří na spodní rám brány (rám doporučujeme vyrobit z jeklu min. 80x40 do max. 7m délky a min. 100x50mm do 9m). Rám brány musí být robustní a stabilní, aby nedocházelo k prověšení brány a také k velkým bočním výkyvům. Vozíky jsou našroubovány na betonovou základovou desku ( rozměry desky při 6m průjezdu jsou min. 220x60x80mm). Vzdálenost vozíků od sebe je min. jedna třetina průjezdové šíře brány. Kapsa se instaluje na protilehlou stranu vjezdu tak, aby C profil navařený na spodním rámu brány zajížděl pomocí koncovky s kolečkem do této kapsy a v zavřené poloze byla brána stabilizována a zajištěna. Horní držák /není součástí sady/nebo oliva zajišťuje horní část brány a zabraňuje pádu brány. Olivy držáku nebo držák olivy vystředíte bránu tak, aby docházelo jen minimálnímu tření. Z důvodu různého řešení instalace nesené brány Horní držáky a olivy v sadě nedodáváme a je zapotřebí dokoupit olivu nebo horní držák dle výběru - viz naše nabídka.

 Obsah sady:

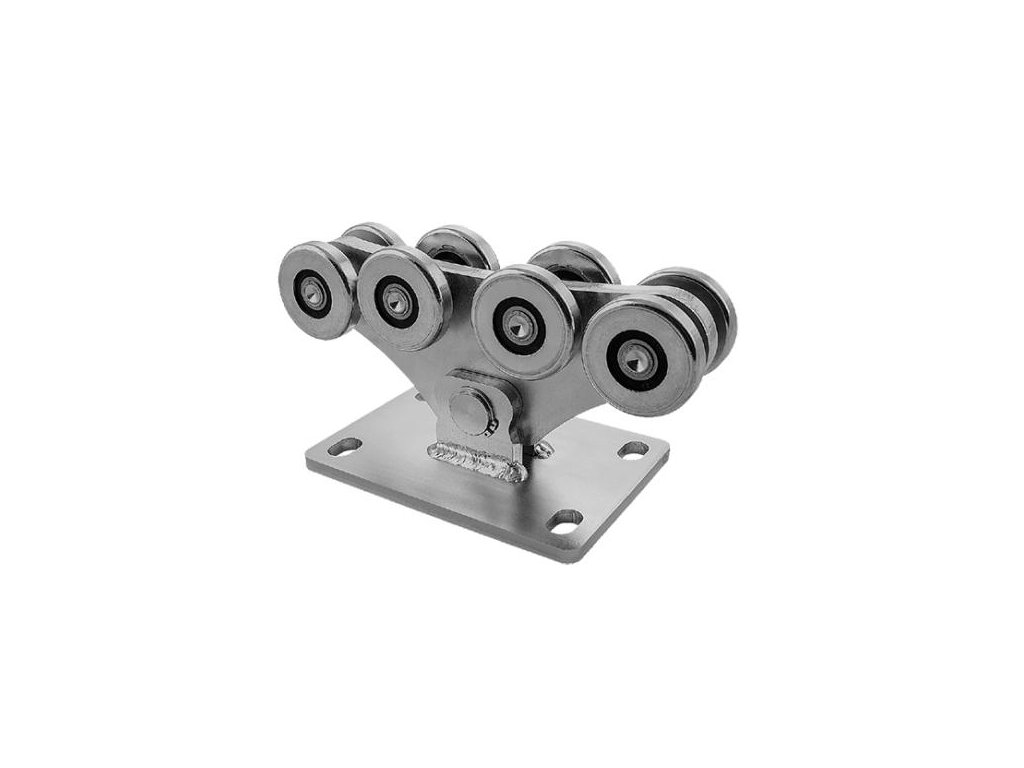

• 1x C profil 2130MZ-6m, 1x C profil 2130MC - 3m, 2x vozík 2100ME, 1x kapsa 2120M, 1x koncovka 2110M.

Možnost rozšíření:

• K této sadě můžete dokoupit další komponenty jako jsou například horní držák nebo oliva, ucpávky profilu, madlo pro ruční otevírání, zámek (např. zámek 447A), dálkově ovládanou pohonovou jednotku, např. kompletní sadu KIT MOVER MAG 8 nebo 15, KIT MASTER 800, KIT MyStrike 8, KIT Meko 8 a další, typ pohonu volte dle celkové hmotnosti brány.

NEPŘEHLÉDNĚTE !   Tuto sadu, díky 6m délce profilu, zasíláme jako nadrozměr, dopravní službou TOPTRANS po zaplacení celé částky. V případě potřeby vytvoření Zálohové (proforma) faktury nebo upřesnění dodávky napište nám do poznámky objednávky nebo nám napište na náš email - info@hitobchod.cz.

Na dobírku toto zboží nezasíláme !

Technická data:

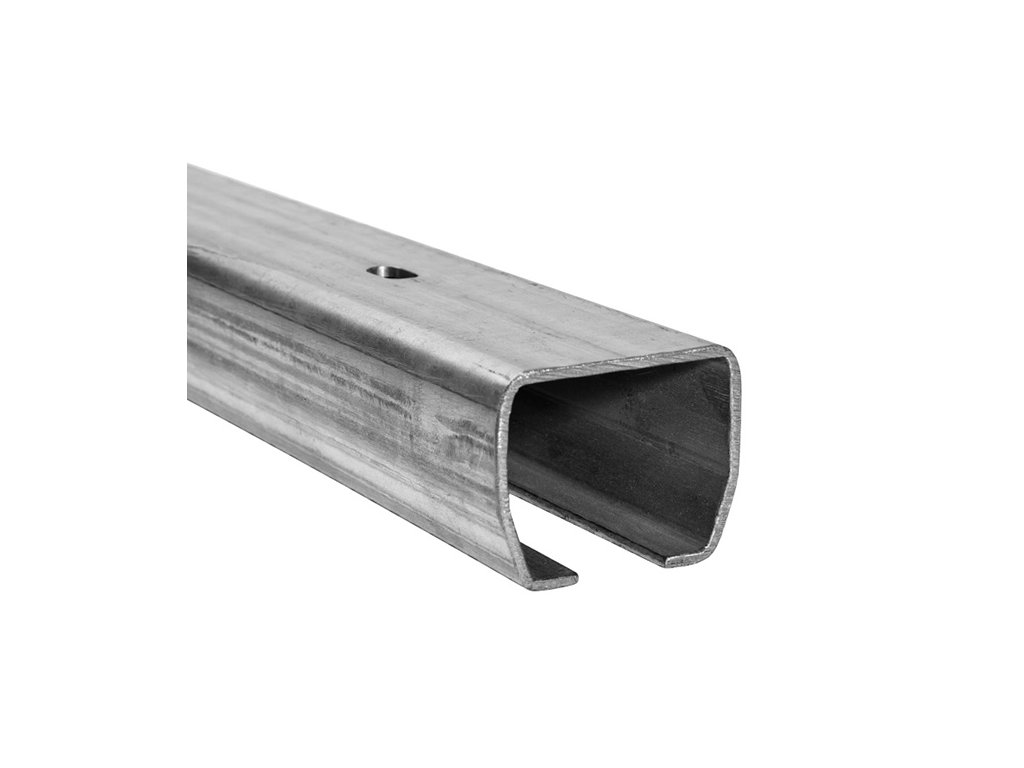

• Rozměr profilu 90x97, délka 6000 a 3000mm, maximální použití sady do 7m průjezdové šíře (tj. od sloupku ke sloupku) do maximální hmotnosti brány 650kg
• Hmotnost profilu 13,3kg na 1metr, 6m - 80kg, 3m - 40kg, jeden vozík 12,4kg, kapsa 1,4kg, koncovka 1,3kg, horní držák 1,8kg, celková hmotnost sady je 150kg.
